一、特性及應用

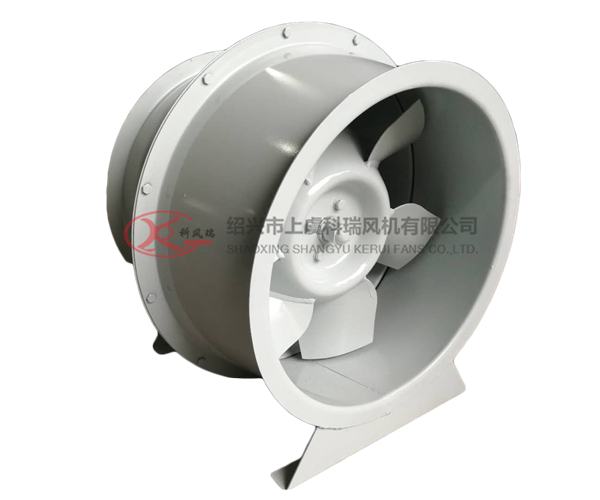

      SJG系列風機應用斜流子午加速設計方法，采用鼓形或直形風簡、錐形輪毅、扭曲翼形葉片結構形式。兼有離心式風機壓力系數較高和軸流式風機流量系數較大的特點，具有噪聲低、耗電省、結構緊湊等優點，臥式、立式安裝均可。廣泛適用于工業和民用建筑的送排風系統。

      可根據輸送介質的要求，制成防腐、防爆型，用于輸送有腐蝕性、易燃易爆的氣體。

      本系列風機亦可制成屋頂式，表示方法為機號后面加字母"W"。

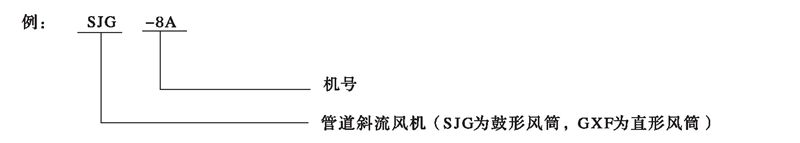

二、型號說明

三、性能參數表

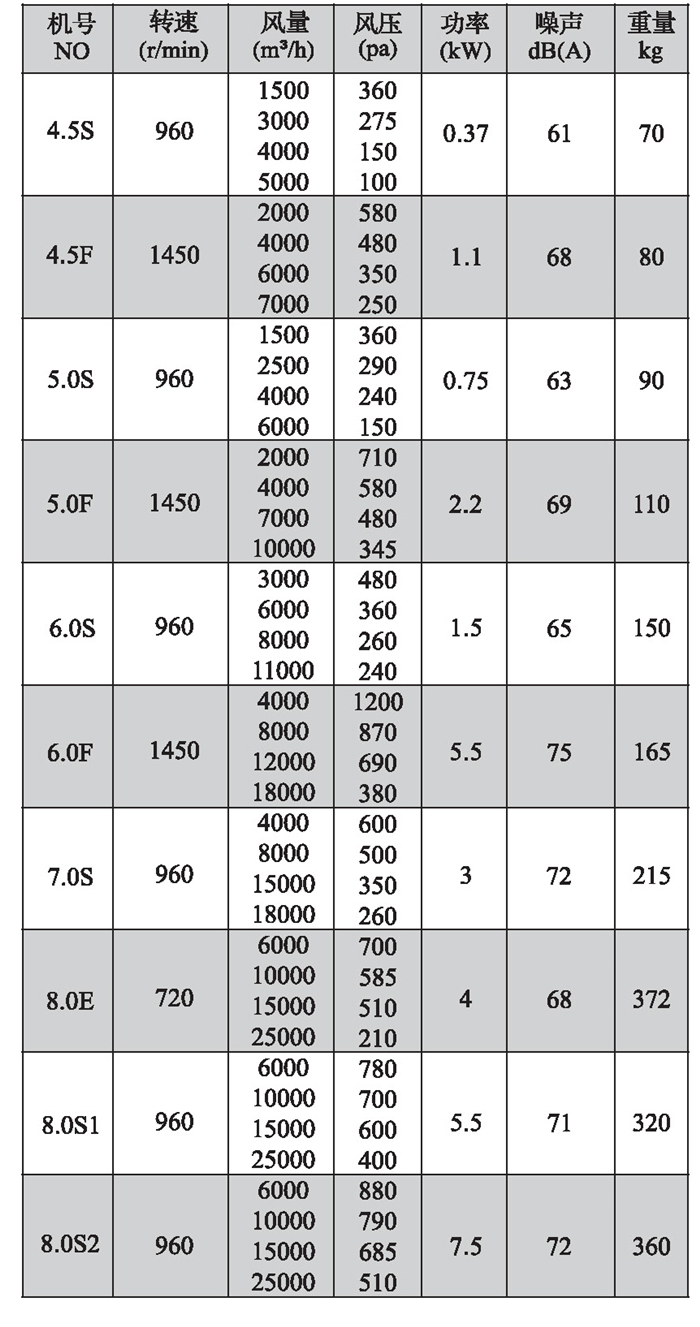

SJG型

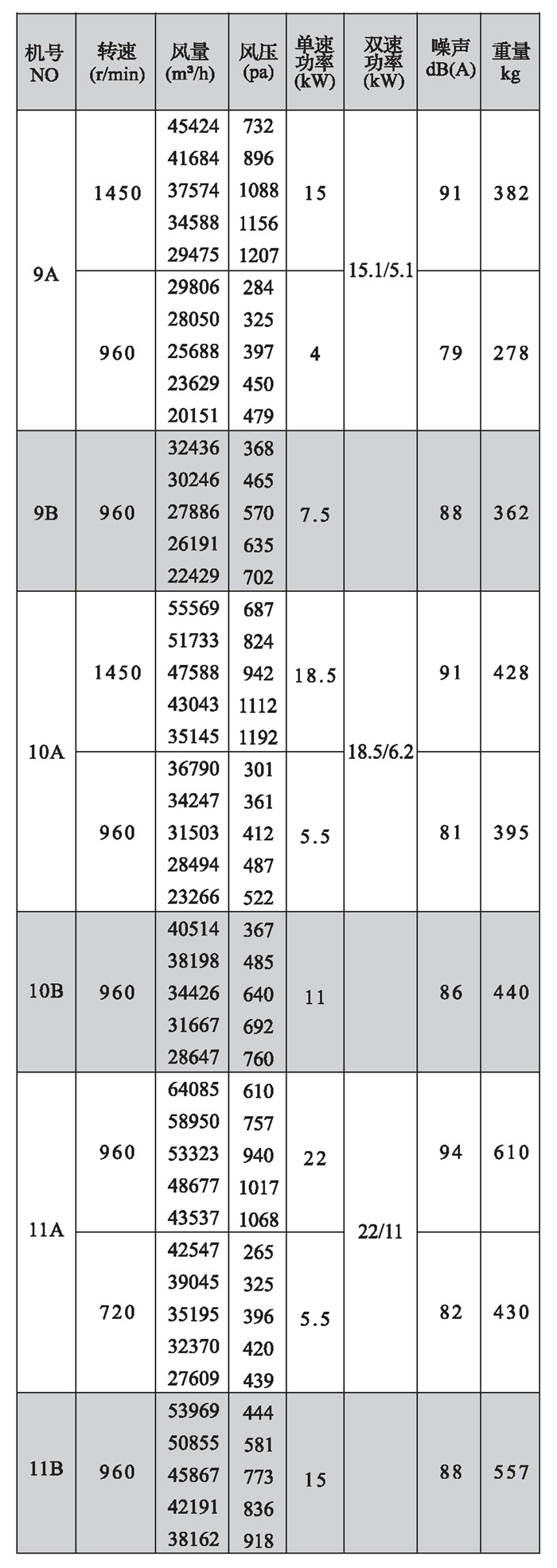

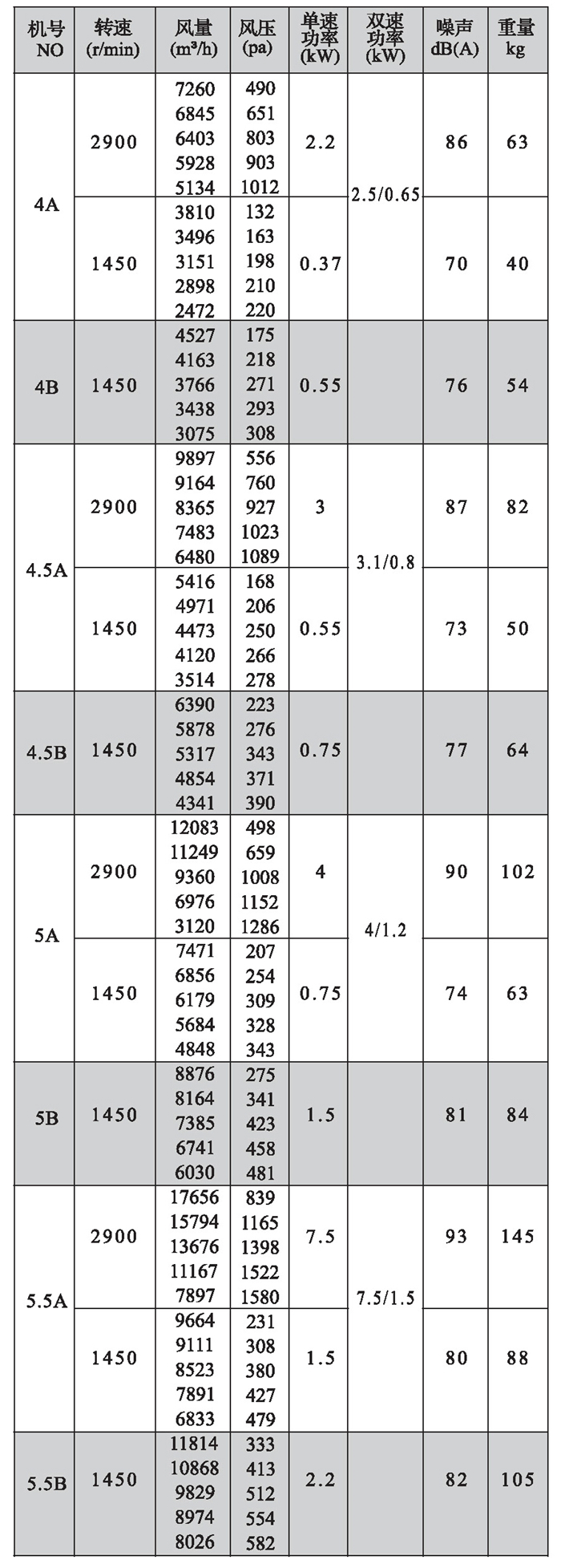

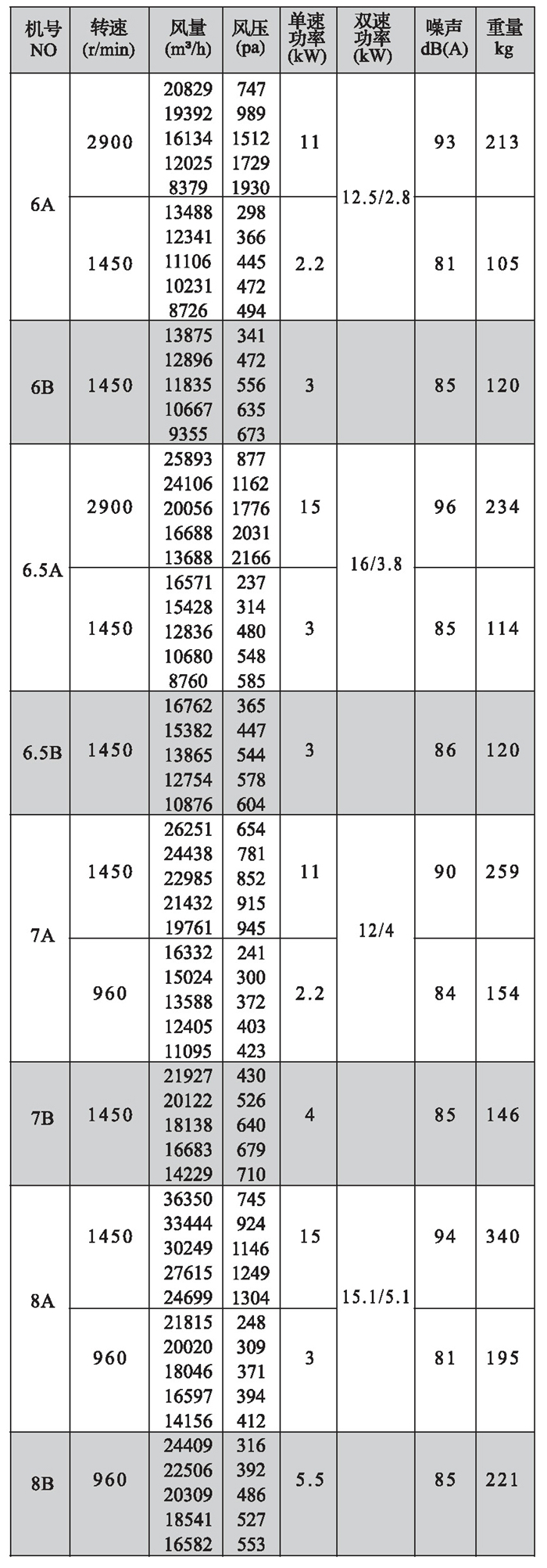

GXF型

GXF型

注:雙速風機重量參考同號中高速風機的重量。

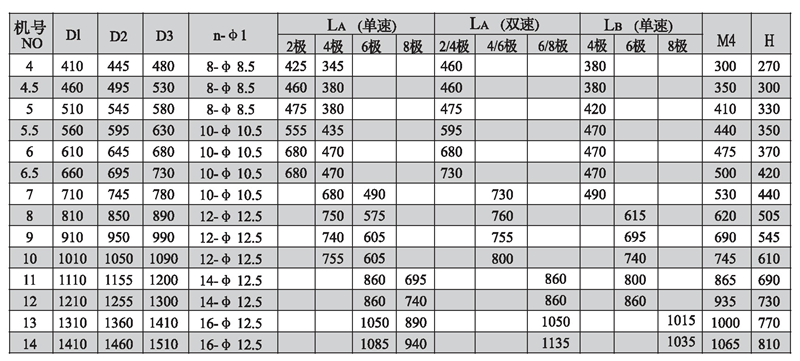

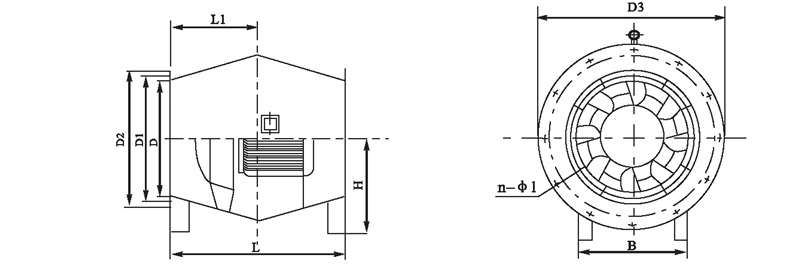

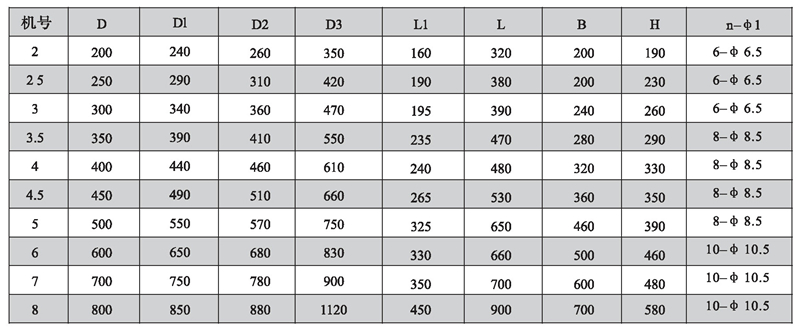

四、SJG型風機外形尺寸表(單位:mm)

注:風機出廠時法蘭一般不打孔。n-φ1僅供參考，若要打孔請用戶在訂貨時說明.

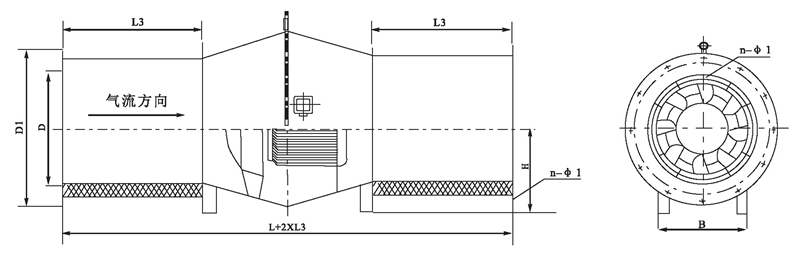

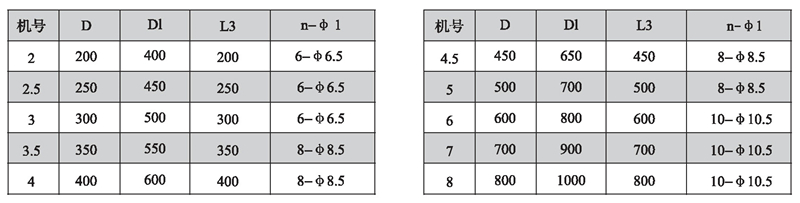

五、XSJG型加消音風機外形尺寸表(單位:mm)

注: XGXF-I型風機進出口加設消聲器，可消聲6-10dB(A),亦可加長消聲器， 以降底更大數值的噪聲。

六、GXF型風機外形尺寸表(單位:mm)

GXF-A型低速、GXF-B型外形尺寸表

注: 1.GXF型亦可加裝進出口消聲器,加裝方法同XSJG型，一般可消聲6- 10dB(A)。

2.風機出廠時法蘭一般不打孔n-φ1僅供參考，若要打孔請用戶在訂貨時說明。
